Descripción

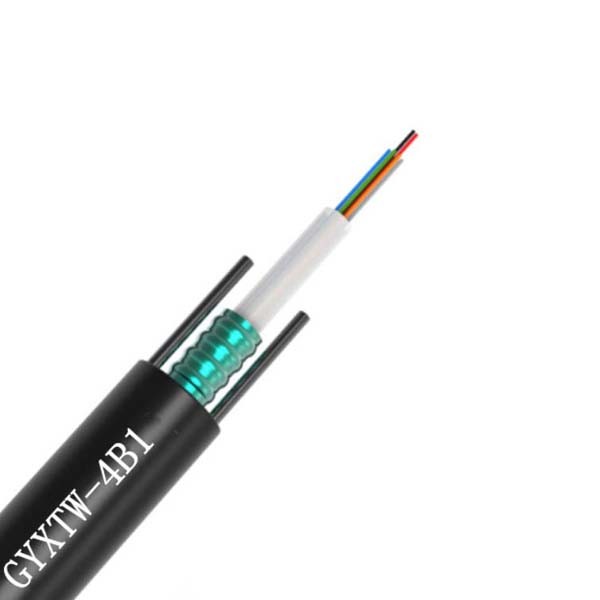

El cable de fribra óptica de GYXTW se hace de fibra óptica de los 250μm en una manga material del pino del alto-módulo llenada del compuesto impermeable. La tubería floja se envuelve longitudinalmente con una cinta de acero revestida plástica de doble cara (PSP). El material de barrera de agua se añade entre la cinta de acero y la tubería floja para asegurar compacticidad y la resistencia de agua longitudinal del cable de fribra óptica. Dos alambres de acero paralelos se colocan en ambos lados y después sacaron en una envoltura del polietileno para formar el cable.
Sola chaqueta del Uni-tubo acorazado/solo cable de fribra óptica de la armadura con las fibras colocadas en tubo flojo del almacenador intermediario. La base del cable se protege con una armadura y una cubierta de acero acanaladas de la cinta con un outjacket negro del polietileno. Dos integraron el alambre de acero para proporcionar la tensión del deseo.

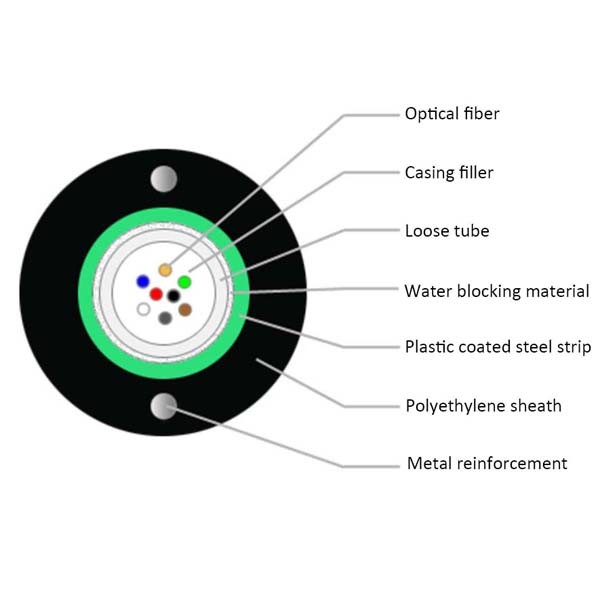

Construcción del producto
| Fibra | 2-24 fibras, tubo Uni-flojo gel-llenaron |
| Armadura | Cinta de acero acanalada (PSP) |
| Miembro de fuerza | Alambre de acero integrado |
| OuterJacket | Polietileno negro Ultravioleta-y humedad-resistente (PE) |
Características
1. construcción gel-llenada Uni-tubo para la protección superior de la fibra.
2. armorto del CST proteger el cable contra rodentattack y daño mecánico.
3. integró el alambre de acero para proporcionar resistencia a la tensión deseable y para machacar resistencia.
4. acuerdo, fácil instalar.
5. ULTRAVIOLETA y humedad-resistantdesign
Estructura y parámetro del cable
| Fibra cuenta |
Tubo diámetro |
Alambre de acero diámetro |
Grueso de la envoltura (nominal*) |
Diámetro total (nominal **) |
Peso (aproximadamente) |
| milímetro | milímetro | milímetro | milímetro | kg/km | |
| 6 | 2,5 | 1,0 | 2,3 | 8,4 | 73 |
| 12 | 3,0 | 1,0 | 2,3 | 8,9 | 81 |
Funcionamiento de la fibra óptica telegrafiada
El funcionamiento de la fibra óptica telegrafiada (ITU-T Rec. G.652D)
| Artículo | Especificación |
| Tipo de la fibra | Solo modo |
| Material de la fibra | Silicona dopada |
| Coeficiente de atenuación @ 1310 nanómetro @ 1383 nanómetro @ 1550 nanómetro @ 1625 nanómetro |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Discontinuidad del punto | DB del ≤ 0,05 |
| Longitud de onda de atajo del cable | ≤ 1260 nanómetro |
| longitud de onda de la Cero-dispersión | 1300 ~ 1324 nanómetro |
| cuesta de la Cero-dispersión | ≤0.092 picosegundo (² los .km del nanómetro) |
| Dispersión cromática @ 1288 ~ 1339 nanómetro @ 1271 ~ 1360 nanómetro @ 1550 nanómetro @ 1625 nanómetro |
≤3.5 picosegundo (nanómetro. kilómetro) ≤5.3 picosegundo (nanómetro. kilómetro) ≤18 picosegundo (nanómetro. kilómetro) ≤22 picosegundo (nanómetro. kilómetro) |
| PMD | ½ de ≤0.2 ps/km |
| Diámetro de campo de modo @ 1310 nanómetro | (8.6~9.5) ±0.6 um |
| Base/error revestido de la concentricidad | ≤0.6 um |
| Diámetro del revestimiento | 125,0 ± 1 um |
| No-circularidad del revestimiento | el ≤1.0% |
| Diámetro de capa primario | 245 ± 10 um |
| Nivel de la prueba de prueba | kpsi 100 (=0.69 Gpa), el 1% |
| Dependencia de la temperatura 0℃~ +70℃ @ 1310 y 1550nm |
≤ 0,1 dB/km |
Gama de temperaturas de uso
| Gama de temperaturas de funcionamiento | -40℃ a +60℃ |
| Gama de temperaturas del almacenamiento/del transporte | -40℃ a +60℃ |
| Gama de temperaturas de la instalación | -20℃ a +50℃ |
